Makaralı Usturmaçalar, gemilerin hem darbe koruması hem de sabit deniz yapılarına karşı kontrollü yön hareketi gerektirdiği uygulamalar için geliştirilmiş mekanik deniz usturmaçası ve gemi yönlendirme bileşenleridir.
Tanım

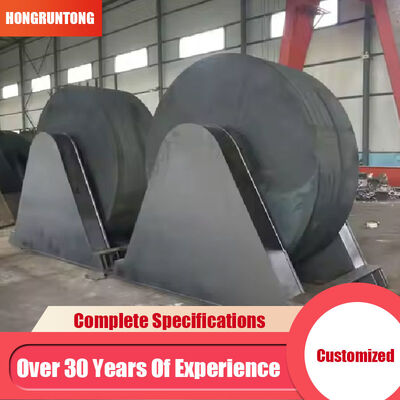

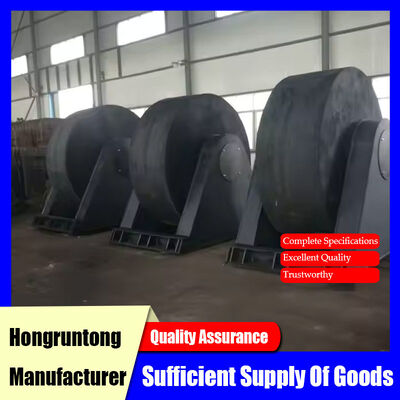

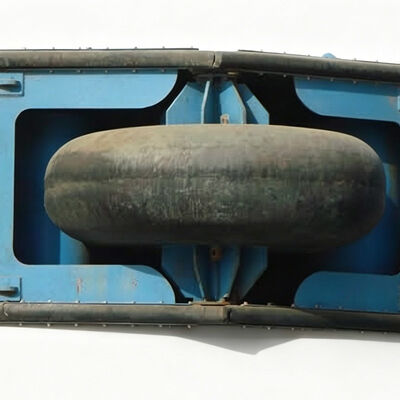

Temas enerjisini öncelikle kauçuk sıkıştırma yoluyla emen geleneksel sabit çamurluk sistemlerinden farklı olarak, Silindir Çamurluk, çelik bir şaft ve destekleyici yapı üzerine monte edilmiş silindirik bir kauçuk silindir içerir. Gemi gövdesi silindirle temas ettiğinde, silindirik gövde kendi ekseni etrafında dönerek ilgili gemi hareketinin kontrollü yuvarlanma hareketine dönüştürülmesine olanak tanır. Bu çalışma prensibi, uygulanan yükü silindir, şaft, yatak düzeni ve destek çerçevesi aracılığıyla korunan yapıya aktarırken kontak arayüzündeki kayma sürtünmesini azaltır.
Silindir gövdesi genellikle elastik deformasyon, aşınma direnci, yorulma direnci ve çevresel dayanıklılık sağlayacak şekilde formüle edilmiş yüksek mukavemetli deniz kauçuğundan üretilir. Kauçuk bileşiği, tekrarlanan sıkıştırma ve döndürme altında uygun mekanik özellikleri korumalı, aynı zamanda açık havadaki deniz maruziyeti, deniz suyu sıçraması, nem, ultraviyole radyasyon ve sıcaklık değişimi koşullarında çalışabilme kapasitesine sahip olmalıdır.
İç şaft, silindir için birincil dönme desteğini sağlar ve mekanik kuvvetleri destekleyici yapıya doğru aktarır. Sistem konfigürasyonuna bağlı olarak, kontrollü dönüşü korumak ve mekanik direnci azaltmak için yatak veya burç bileşenleri birleştirilir. Destekleyici çerçeve, tekrarlanan gemi teması altında silindir konumunu koruyacak ve ortaya çıkan yükleri iskele duvarına, rıhtım yapısına, kilit duvarına, kılavuz yapısına veya diğer destekleyici altyapıya dağıtacak şekilde tasarlanmıştır.
Örnek Olay İncelemesi: Güney Kore'deki 52.000 DWT'luk Toplu Taşıyıcı Onarım Tesisi için Makaralı Usturmaça Kurulumu
Güney Kore'nin güney kıyısındaki büyük bir gemi onarım tesisi, dökme yük gemileri, konteyner gemileri ve büyük çok amaçlı kargo gemileri de dahil olmak üzere ticari gemiler için çeşitli kuru havuzlar işletmektedir. Kuru havuz girişlerinden biri 40.000 ila 60.000 DWT aralığındaki gemiler tarafından sıklıkla kullanılıyordu. Mevcut koruma sistemi temel olarak sabit kauçuk elemanlardan oluşuyordu, ancak operasyon ekibi, gemiler giriş yapısına belirli bir açıyla temas ettiğinde önemli miktarda sürtünme gözlemledi.
Tersane, yeterli darbe korumasını sürdürürken sürtünmeyi azaltmaya odaklanan bir iyileştirme projesi başlattı. Girişin yüksek temaslı bölümleri için Roller Fender sistemi seçildi. Mühendislik değerlendirmesi, düzenli olarak bakımı yapılan en büyük gemilerin boyutlarını, mevcut montaj alanını, gemi yaklaşma hızını, temas yüksekliğini ve beklenen göreceli hareket yönünü dikkate aldı.
Seçilen sistem, çelik miller ve güçlendirilmiş yapısal braketlerle desteklenen ağır hizmet tipi silindirik kauçuk makaralar kullanmıştır. Kurulum, iskele girişinin yüksek temas bölümleri boyunca aşamalı olarak tamamlandı. Mekanik sabitleme sonrasında her bir silindirin serbest dönüşü kontrol edildi ve sistem normal hizmete alınmadan önce bağlantı noktaları kontrol edildi.
İlk operasyonel deneme, yaklaşık 52.000 DWT'luk bir dökme yük gemisini içeriyordu. Gövde, Silindir Usturmaçalara temas ettiğinde, silindirik silindirler, geminin uzunlamasına hareketine yanıt olarak dönüyordu. Temas, önceki sabit düzenlemeye göre daha ilericiydi ve gemi, daha önce gözlemlenen belirgin kayma etkileşimi olmadan girişten geçti.
İlk denemenin ardından sistem, birden fazla yerleştirme işlemi sırasında izlendi. İnceleme, silindir yüzeylerinin tek bir sabit konumda kalıcı aşınma yerine dağıtılmış temasa maruz kaldığını gösterdi. Tersane ayrıca silindir düzenlemesinin, gemi hizalamasındaki küçük yanal sapmalar sırasında daha öngörülebilir bir temas yolu sağladığını da bildirdi.
Özellikler
Kontrollü Deformasyona Sahip Yüksek Mukavemetli Kauçuk Rulo
Kauçuk rulo, kontrollü elastik deformasyonu korurken tekrarlanan mekanik yüklemeye dayanacak şekilde tasarlanmıştır. Kabın teması sırasında kauçuk gövde, uygulanan yüke ve temas geometrisine göre sıkışarak gövde ile destekleyici yapı arasında deforme olabilen bir arayüz oluşturur. Bu deformasyon temas kuvvetini uygun bir alana dağıtır ve darbe yükünün tamamının rijit bir yapısal bağlantıya doğrudan aktarılmasını engeller.
Döner Mil ve Yük Aktarma Yapısı
Şaft, silindirin desteklenmesinden ve çalışma kuvvetlerinin destek çerçevesine aktarılmasından sorumludur. Temas sırasında kap, kauçuk silindire radyal ve teğetsel kuvvetlerin bir kombinasyonunu uygular. Bu kuvvetler kauçuk gövde aracılığıyla mile doğru ve ardından yataklara, braketlere ve yapısal bağlantıya iletilir.
Dönen Temas Sayesinde Azaltılmış Sürtünme
Makaralı Usturmaçanın temel mühendislik işlevlerinden biri, bir gemi korunan bir yapı boyunca hareket ettiğinde oluşan sürtünmeyi azaltmaktır. Dönen silindir, kabın hareketine yanıt olarak kontak elemanının dönmesine izin vererek bu etkileşimi değiştirir. Tamamen kayma deformasyonuna güvenmek yerine, silindir, gövdenin dönme yoluyla göreceli hareketini takip eder.
Deniz Altyapısı için Uyarlanabilir Yapısal Konfigürasyon
Makaralı Usturmaça sistemleri, makara boyutları, montaj yönü, aralık ve destek çerçeve geometrisi ayarlanarak farklı deniz yapıları için yapılandırılabilir. Bu uyarlanabilirlik, aynı temel çalışma prensibinin kuru havuz duvarlarına, kilit yapılarına, rıhtım köşelerine, gemi kılavuz sistemlerine ve kısıtlı açıklığa sahip diğer yerlere uygulanmasına olanak tanır.
SSS
Makaralı Usturmaçanın çapını ve uzunluğunu seçerken hangi faktörler dikkate alınmalıdır?
Temel faktörler arasında geminin yer değiştirmesi, gövde geometrisi, temas yüksekliği, yaklaşma hızı, temas açısı, beklenen temas sıklığı, mevcut kurulum açıklığı ve destekleyici yapı kapasitesi yer alır. Silindir çapı temas geometrisini ve mevcut deformasyon aralığını etkilerken silindir uzunluğu etkili temas alanını belirler.
Makaralı Usturmaçalar deniz suyu ve dış deniz ortamlarında sürekli olarak çalışabilir mi?
Makaralı Usturmaçalar denize maruz kalacak şekilde tasarlanabilir, ancak kauçuk bileşiği ve metal bileşenler gerçek çevre koşullarına göre seçilmelidir. Kauçuğun aşınmaya, hava koşullarına ve tekrarlanan mekanik deformasyona karşı uygun dirence sahip olması gerekir. Çelik bileşenler, deniz suyu serpintisine, neme veya atmosferik koşullara maruz kaldıklarında uygun korozyon koruması gerektirir.
Makaralı Çamurluğun servis durumu normalde nasıl denetlenir?
Muayene kauçuk silindiri, şaftı, yatak veya burç sistemini, yapısal çerçeveyi, ankraj bağlantılarını ve koruyucu kaplamayı kapsamalıdır. Silindir anormal bir direnç, aşırı gürültü veya gözle görülür yanlış hizalama olmaksızın dönmelidir. Kauçuk yüzeyde çatlama, anormal aşınma, kesik veya kalıcı deformasyon olup olmadığı kontrol edilmelidir.
Makaralı Usturmaçalar mevcut bir kuru havuz veya kilit yapısı için özelleştirilebilir mi?
Evet. Mevcut yapıların sabit boyutları ve sınırlı kurulum alanı olabileceğinden, yenileme projeleri için genellikle özelleştirilmiş konfigürasyonlara ihtiyaç duyulur. Mevcut montaj yüzeyi, ankraj yerleri, yapısal kapasite, gerekli silindir yüksekliği ve kap temas zarfı üretimden önce gözden geçirilmelidir.
Makaralı Çamurlukların mühendislik teklifi için hangi bilgiler sağlanmalıdır?
Yararlı teknik bilgiler, gemi tipini ve yaklaşık DWT'yi, varsa gemi boyutlarını, beklenen yanaşma veya geçiş hızını, temas yönünü, kurulum konumunu, önceden belirtilmişse gerekli silindir boyutlarını, ünite sayısını, montaj yönünü ve mevcut yapısal çizimleri içerir.
