Gemi Lastik Çamurluk Deniz Bağlama Tamponu Kolay Kurulum Kararlı Performans
Ürün Genel Bakışı

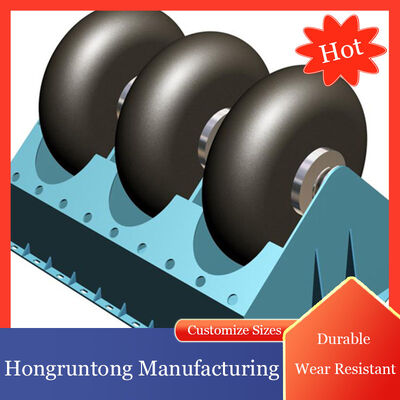

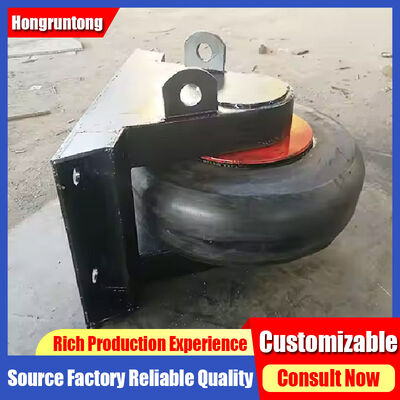

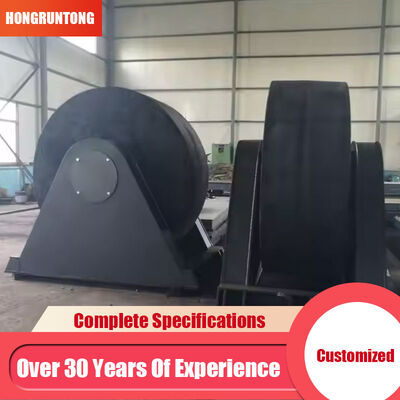

Silindir Çamurluklar, hareketli gemiler ve sabit deniz yapıları arasında kontrollü temas sağlamak üzere tasarlanmış mekanik deniz koruma sistemleridir. Sistem, merkezi bir mil etrafına monte edilmiş ve bir yatak veya burç düzeni ve yapısal çelik çerçeve ile desteklenen silindirik bir lastik silindir kullanır.
Çalışma Prensibi
Bir gemi silindirle temas ettiğinde ve ileri veya yanlara doğru hareket etmeye devam ettiğinde, silindir milinin etrafında döner. Bu dönme hareketi, kayma sürtünmesini azaltmaya yardımcı olurken, gemi gövdesi ve destekleyici yapı arasında elastik bir koruyucu arayüz sağlar.
Silindir Çamurluklar, özellikle gelgit değişimi, akıntı, manevra sınırlamaları veya kısıtlı yapısal boşluklardan etkilenen gemi hareketlerinin olduğu tesisler için uygundur. Sistem, gemi ve deniz altyapısı arasında kontrollü bir arayüzü korurken değişen temas koşullarını karşılar.
Sistem Bileşenleri
- Lastik Silindir:Gemi basıncı altında deformasyon için elastik özelliklere sahip birincil temas yüzeyini sağlar
- Mekanik Destek Tertibatı:Çelik mil, yataklar veya burçlar, destek çerçevesi, montaj bileşenleri ve bağlantı donanımını içerir
- Destek Çerçevesi:Mil konumunu korur ve oluşan yükleri iskeleye, rıhtım duvarına veya diğer destekleyici altyapıya aktarır
Tasarım Hususları
Önemli tasarım parametreleri arasında gemi deplasmanı, gövde profili, su çekimi aralığı, yaklaşma hızı, beklenen temas açısı, gemi trafiği sıklığı, su seviyesi değişimi, yapısal boşluk, kurulum yüksekliği, destekleyici yapı kapasitesi ve mevcut montaj yerleri bulunur.
Vaka Çalışması: Gemi Onarım Tesisi İçin Çok Katmanlı Silindir Çamurluk Sistemi
Güneydoğu Asya'daki bir gemi onarım tesisi, düzenli gelgit değişikliklerine ve çapraz akıntı koşullarına maruz kalan dar bir onarım havuzu girişinde yeni bir gemi yönlendirme düzenlemesine ihtiyaç duyuyordu.
Çözüm, giriş duvarının kritik bölümleri boyunca bir dizi silindirik silindirin konumlandırılmasını içeriyordu; dikey dağılım, gemi su çekimi aralığına ve gelgit işletme zarfına göre belirlendi. Bu çok katmanlı düzen, farklı su seviyesi koşulları için birden fazla potansiyel temas noktası sağladı.
Devreye alma sırasında, farklı yaklaşma koşulları altında gemiler gözlemlendi. Gövdeler silindirlere temas ettiğinde ve ileri doğru hareket etmeye devam ettiğinde, silindirler göreceli hareket yönüyle döndü, bu da sabit kayma temasını azalttı.
Teknik Özellikler
| Ürün Adı |
Silindir Çamurluklar |
| Malzeme |
Yüksek Yoğunluklu NR/NBR/SBR |
| Sıcaklık Aralığı |
-30°C ila 70°C |
| Özgül Ağırlık |
1.45 g/cm³ |
| Yoğunluk |
3 MPA |
| Sertlik |
65 ± 5 Shore A |
| Uzama |
≥300% |
| Boyut Aralığı |
D1080-2900mm |
| Renk |
Siyah, Gerektiği Gibi |
| Sertifikalar |
CE, ROHS, REACH, SGS, MSDS, ISO9001 |
Boyutsal Özellikler
| Model No. |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
G [mm] |
H [mm] |
J [mm] |
K [mm] |
L [mm] |
| HM-RF1080 |
1250 |
1150 |
610 |
1080 |
1150 |
220 |
460 |
800 |
340 |
60 |
| HM-RF1450 |
1530 |
1400 |
740 |
1320 |
1450 |
260 |
510 |
950 |
400 |
75 |
| HM-RF1500 |
1600 |
1450 |
765 |
1370 |
1500 |
270 |
610 |
1000 |
425 |
75 |
| HM-RF1900 |
2050 |
1850 |
975 |
1750 |
1900 |
350 |
690 |
1250 |
500 |
125 |
| HM-RF2100 |
2300 |
2100 |
1110 |
1980 |
2100 |
400 |
765 |
1400 |
550 |
150 |
| HM-RF2700 |
3000 |
2700 |
1425 |
2550 |
2700 |
500 |
895 |
1800 |
700 |
200 |
Ana Özellikler
Değişken Gemi Hareketinde Kontrollü Dönme Teması
Tanımlayıcı mekanik özellik, gemi teması sırasında dönme yeteneğidir, kayma sürtünmesini azaltır ve kontrollü bir mekanik arayüz sağlar. Dönme hareketi, gemi seyahat yönünü takip ederek aşınmayı silindir çevresine dağıtır.

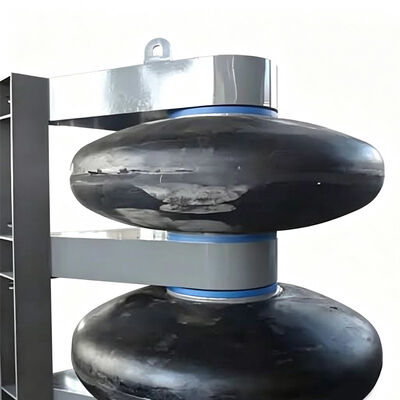

Gelgit ve Su Çekimi Değişimi İçin Çok Katmanlı Konfigürasyon
Bireysel silindirlerin farklı yüksekliklere yerleştirilmesi, gelgit veya su çekimi değişimlerinden kaynaklanan gemi pozisyonundaki değişiklikleri karşılar. Bu, tam işletme aralığında etkili bir temas zarfı oluşturur.
Mil, Yatak ve Çerçeve Tertibatının Mekanik Güvenilirliği
Entegre mekanik tasarım, tekrarlanan temas döngüleri boyunca kararlı çalışmayı sürdürür. Mil hizalaması, yatak seçimi ve çerçeve bütünlüğü, gemi yüklemesi altında kontrollü dönmeyi sürdürmek için kritiktir.
Modüler Düzen ve Bakım Erişilebilirliği
Bireysel modüler üniteler basitleştirilmiş kurulum ve bakım sağlar. Bu yaklaşım, korunan yapının kapsamlı bir şekilde kapatılmasını gerektirmeden hedeflenen servis imkanı sunar.
Uygulamalar
Gemi Onarım Havuzu ve Rıhtım Girişi Koruması
Gemilerin dar girişlerden tekrar tekrar geçtiği, sık yanaşma operasyonları sırasında kayma etkileşimini azalttığı tesisler için idealdir.
Gelgit Limanları ve Kısıtlı Navigasyon Kanalları
Önemli gelgit değişimlerinden etkilenen limanlar için uygundur, değişen gemi yüksekliklerinde uyarlanabilir temas bölgeleri sağlar.
Deniz Servis ve Endüstriyel Gemi Tesisleri
Farklı boyutlarda ve işletme gereksinimlerine sahip karma gemi uygulamaları için yapılandırılabilir, yüksek temaslı konumlarda koruma sağlar.
Neden Hongruntong Marine'i Seçmelisiniz?
İşletme Koşullarına Göre Mühendislik Konfigürasyonu
Seçim, gemi özelliklerinin, yapısal geometrinin, temas yönünün, su seviyesi koşullarının ve beklenen kullanım sıklığının değerlendirilmesiyle başlar.
Deniz Lastiği Üretim Kapasitesi
Deniz ortamları için boyutsal tutarlılık, elastikiyet, aşınma direnci ve tekrarlanan yük dayanıklılığına dikkat edilerek üretim yapılır.
Çelik İmalatı ve Montaj Koordinasyonu
Gerekli kurulum konfigürasyonuna göre lastik ve çelik elemanların entegrasyonu, deniz maruziyeti için uygun yüzey koruması ile birlikte.
Uzun Vadeli Teknik Destek ve Servis Planlaması
30 yılı aşkın üretim tecrübesiyle ürün seçimi, kurulum koordinasyonu ve bakım planlaması için kapsamlı destek.
Sıkça Sorulan Sorular
Su seviyesi önemli ölçüde değiştiğinde Silindir Çamurluklar etkili bir şekilde çalışabilir mi?
Evet. Sistem, gelgit veya diğer su seviyesi değişimlerinden kaynaklanan gemi pozisyonundaki değişiklikleri karşılamak için birden fazla silindir yüksekliği ile tasarlanabilir.
Silindir Çamurluklar farklı gemi tiplerini işleyen tesisler için uygun mudur?
Karma gemi uygulamaları için yapılandırılabilirler. Silindir çapı, uzunluğu, yüksekliği, aralığı ve destek çerçevesi konfigürasyonu, beklenen işletme zarfına göre seçilebilir.
Rutin bakım sırasında hangi bileşenler incelenmelidir?
Rutin inceleme, lastik silindir, mil, yatak veya burç bileşenleri, çelik destek çerçevesi, montaj bağlantıları ve korozyon koruma sistemini kapsamalıdır.
Tek bir Silindir Çamurluk, tüm sistem çıkarılmadan değiştirilebilir mi?
Modüler bir kurulumda, montaj düzenine ve erişim koşullarına bağlı olarak, bireysel silindir tertibatları genellikle bağımsız olarak incelenebilir ve servis edilebilir.
Özel bir Silindir Çamurluk sistemi talep edildiğinde hangi bilgiler sağlanmalıdır?
Gemi tipi ve deplasmanı, yaklaşık boyutları, su çekimi aralığı, yaklaşma hızı, temas yönü, beklenen temas yüksekliği, su derinliği ve gelgit değişimi, kurulum yeri ve çevresel koşulları sağlayın.
