Koni Kauçuk Çamurluklar Siyah Renk ISO9001 Esnek NBR Doğal Kauçuk Deniz Sınıfı
Tanım

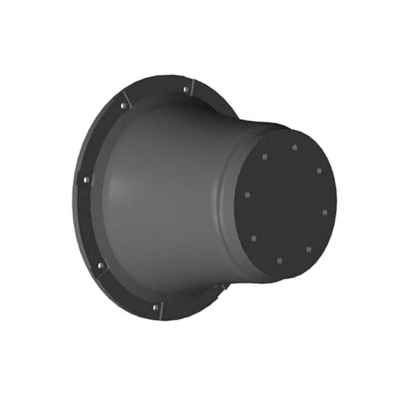

Konik gövde şekline ve önden montajlı çelik çerçeveye sahip Koni Kauçuk Çamurluklar, optimum performans ve verimliliğe sahip "hücre" tipi çamurlukların en yeni nesil ürünüdür.Düşük reaksiyonla mükemmel bir enerji kapasitesi sağlarlar (tasarlanan sıkıştırma deformasyonu, reaksiyon kuvveti değişmezken %52,5'ten %72'ye yükselir)
Koni Kauçuk Çamurluklar, herhangi bir çamurluk tipinin en yüksek enerji emilimine ve en düşük reaksiyon kuvvetine sahiptir.Yüksek verimlilik, mükemmel performansa ve daha az maliyete sahip olmasını sağlar.Tüm Koni Çamurluklar tek parça kalıplardır, bu nedenle sağlam, uzun ömürlü ve kurulumu kolaydır.Çoğu projede ön çerçeve genellikle Cone Fender System ile birlikte kullanılır.Genellikle ön çerçeve, Çelik Panel ve UHMW-PE kaplama pedi içerir.Bunun yanı sıra usturmaçaların arkasında, Paralel Hareket sistemlerinde ve çok sayıda başka uygulamada da büyük başarı ile kullanılmıştır.
Özellikler
| Ürün adı | Koni Kauçuk Çamurluklar Siyah Renk ISO9001 Esnek NBR Doğal Kauçuk Deniz Sınıfı |
| İnşaat malzemesi | Yüksek Seviye Kauçuk |
| Renk | Siyah, Yeşil, Mavi, Gri |
| Normal boyut | Yükseklik: 500-2000mm |
| İşleme Hizmeti | Kalıplama, Kesme |
| Yüzey | parlak veya donuk |
| Hizmet Sağlayın | Kauçuk sıkıştırma kalıplama, Kauçuktan metal kalıplamaya, Kauçuk ekstrüzyon kalıplama ve Özel kauçuk kalıplama |
| Dosya formatı | Sağlam işler, Pro/Mühendis, Otomatik CAD, PDF, JPG |
| Notlar | Yukarıdaki boyutlar standarttır, özelleştirilmiş boyut mevcuttur. |
| modeli | H | h | F | D | Q | W | dm | dn |
| koni | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| DF-300H | 300 | 13,5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |

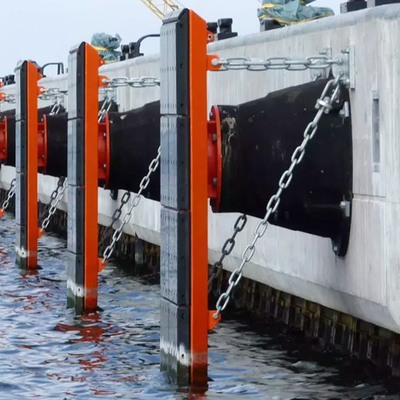

Kurulum Aksesuarları
Ön Panel: Yüzey basıncını azaltır ve çamurluklara ve teknelere zarar gelmesini önler.
Yüz Paneli: Gövdeyi korumak için sürtünme katsayısını azaltın.Ultra yüksek moleküler ağırlıklı polietilen.
Önceden Kurulmuş Cıvatalar ve Somunlar: Çamurluğu rıhtıma sabitlemek için kullanılır.1Cr18Ni9Ti, SUS304, SUS316 paslanmaz çelik veya Q235 sıcak daldırma galvanizli.
Ön Ayarlı U-Halkaları: Zinciri sabitleyin.Q235 boyalı veya sıcak daldırma galvanizli.
Ankraj Cıvatası: Çamurluklar ve ön paneller gibi aksesuarları bağlayın.Paslanmaz çelik (veya sıcak daldırma galvanizli).
Ağırlık Zinciri: Sarkmayı önlemek için ön paneli destekler.1Cr18Ni9Ti, SUS304, SUS316 paslanmaz çelik veya Q235 sıcak daldırma galvanizli.
Gerginlik Zinciri: Çamurluğun alt kısmı gerildiğinde, çamurluğun bükülmesini sınırlar.Q235 sıcak daldırma galvanizli veya boyalı.
Kesme Zinciri: Çamurluk sisteminin kayma deformasyonunu önler.Q235 sıcak daldırma galvanizli veya boyalı.
Özellikler
1. PIANC standardı onaylandı
2. Büyük sapma, yüksek performans
3. Çamurluk ağırlığı başına yüksek enerji emilimi
4. Kararlı şekil, kesme kuvvetine direnir
5. Güçlü ve performansı korur
6. %72'ye varan sapma
7. Daha küçük bir ayak izi için ters monte edilebilir
8. İyi Dayanıklılık
Uygulamalar
● Konteyner ve Toplu Terminaller
● Petrol ve Gaz Terminalleri
● Genel Kargo Terminalleri
● RoRo ve yolcu terminalleri
● Yunuslar ve monopiller
● Donanma
