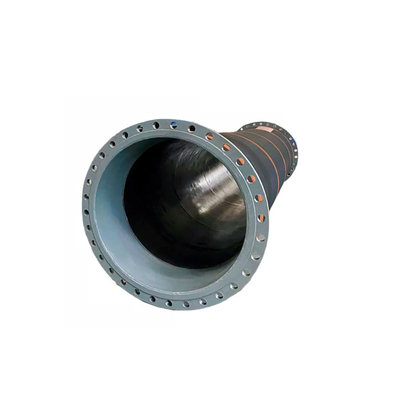

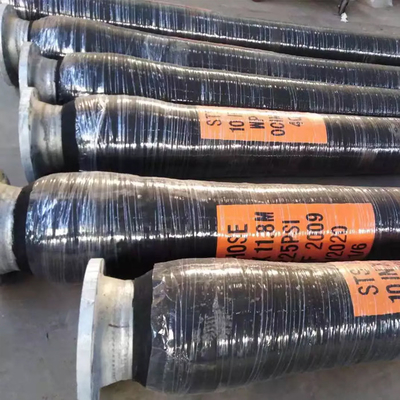

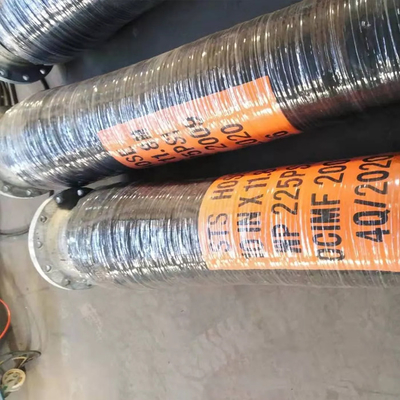

OCIMF Standart STS Yağ Hortumu 15Bar Doğal Kauçuk Yağa Dayanıklı Siyah Renk ANSI150
Tanım
Bu arka plan ile DOCKFENDER'den STS HORTUM, emniyetli STS transfer işlemi için destek ürünü olarak popüler hale geldi.Ürünlerin çalışma şartlarını ve gereksinimlerini çok iyi bilen kaptanlardan tavsiyeler alarak DOCKFENDER tarafından açık deniz kullanımı için özel olarak tasarlanmıştır.Açık deniz operasyonlarına uygun olması hedeflenen STS hortumunun tasarım konseptleri aşağıdaki gibidir.
A. Ağır hizmet tasarımı – Çalışma basıncına karşı basınç dayanımının güvenlik faktörü beşten fazla olacaktır, yani minimum patlama basınçları 1250 psi'dir (çalışma basıncı 250 psi x 5).
B. Kalıcı deformasyon olmaz – Helis telsiz yapı – Çalışma sırasında hortumlar kaba bükülme ile bükülse ve hafif vakum ile deformasyona uğrasa bile deformasyon kalıcı olmayacaktır.
C. Elektriksel olarak yarı-sürekli.
İnşaat
İç Tüp: Yağa dayanıklı NBR ve sentetik kauçuk iç tüp.Akışkan ve çalışma koşullarına uzun süreli dayanıklı olması için kimyasal ve fiziksel özelliklere sahip iç kauçuk bileşiği tabakası.
Takviye: Paslanmaz çelik sarmal ile yüksek gerilimli tekstilden yapılmış örgülü veya spiral takviye.Spiral çok yüksek gerilimli çelik tel, yüksek basınç taşır ancak hortumun esnekliğine izin verir.
Dış Kapak: Yağa ve hava koşullarına dayanıklı sentetik kauçuk dış kılıf.Takviyeyi ortam koşullarına ve mekanik hasara karşı korumak için kimyasal ve fiziksel özelliklere sahip dış kauçuk bileşiği tabakası.
Flanş: ANSI150 ÇİNKO KAPLAMALI flanş bağlantısı, yüksek basınçlı hortumları tipik olarak hortum tertibatlarının büyük basınç yüklemelerine maruz kaldığı pompalara, motorlara ve silindirlere bağlamak için dünya çapında kullanılmaktadır.Güvenli sıvı kullanımı için ANSI B16.5 Sınıf 150 Flanş.Minimum operatör müdahalesi ile güvenli ve kolay olacak şekilde tasarlanmıştır.
Özellikler
| Ürün adı |
OCIMF Standart STS Yağ Hortumu 15Bar Doğal Kauçuk Yağa Dayanıklı Siyah Renk ANSI150 |
| Marka adı |
DockFender |
| Model numarası |
DF-STS8IN |
| Malzeme |
Yüksek Performanslı Doğal Kauçuk |
| Standart |
EN1765, OCIMF2009 |
| Boyut |
Çap: 8"-12"
Uzunluk: ≤ 12.2m
|
| Çalışma Basıncı |
15bar-21bar |
| OEM / ODM |
Mevcut |
| Tolerans Standardı |
ISO2768-M veya ISO3302-1:2014 SINIF M2 |
| kullanım |
Gemiden gemiye transfer, rıhtım yağı yükleme boşaltma için |
| sertifika |
DNV BV CCS LR ABS |
| Renk |
Müşteri Gereksinimleri |
| İç çap |
6” ila 16” |
| Tasarım Basıncı |
15 ila 21 bar |
| Maks.Mevcut Uzunluk |
12,2 m'ye (40ft) kadar |
| Tasarımlar |
Sert duvar veya refleks |
| elektriksel olarak |
Sürekli / Süreksiz |
Özellikler
1. Yüksek geri tepme esnekliği.
2. Özel yapım montajlar.
3. Yerleşik kaplinler.
4. Kalıcı markalaşma.
Uygulamalar
● Gemiden gemiye ve gemiden kıyıya
● LNG toplu transferi
● LNG yakıt ikmali
● Buhar dönüş hatları için de uygundur
Avantajlar
Zar
Maksimum aromatik içeriği %50 olan ham petrol ve diğer sıvı petrol bazlı ürünleri taşımak için siyah nitril kauçuk.Sıcaklık aralığı –20°C ila +80°C (-4°F ila 176°F).
Kaplin sistemi
Galvanizli ASTM A105 ANSI B16.5 150 lb yükseltilmiş yüzü geçmeli kaynaklı veya kaynaklı boyunlu flanşlara sahip yerleşik vulkanize karbon çelik nipeller.Diğer sondajlar mevcuttur.
Güçlendirme
Basınç ve yorulma direnci ve geri tepme direnci veren çok katlı yüksek mukavemetli sentetik lastik kordu;çalışma sırasında oluşabilecek geçici bükülme sonrasında hortumun dairesel kesitini ve performans özelliklerini geri almasının sağlanması.Elektriksel olarak sürekli veya süreksiz olarak mevcuttur.
Kalite güvencesi
A486 yağ hortumları, BSEN 1765:2004 tip L15 ve OCIMF STS Transfer Kılavuzuna uygun olarak tasarlanmıştır.Yayınlanan test ve malzeme sertifikaları ile 1,5 x çalışma basıncına kadar test edilmiştir.
