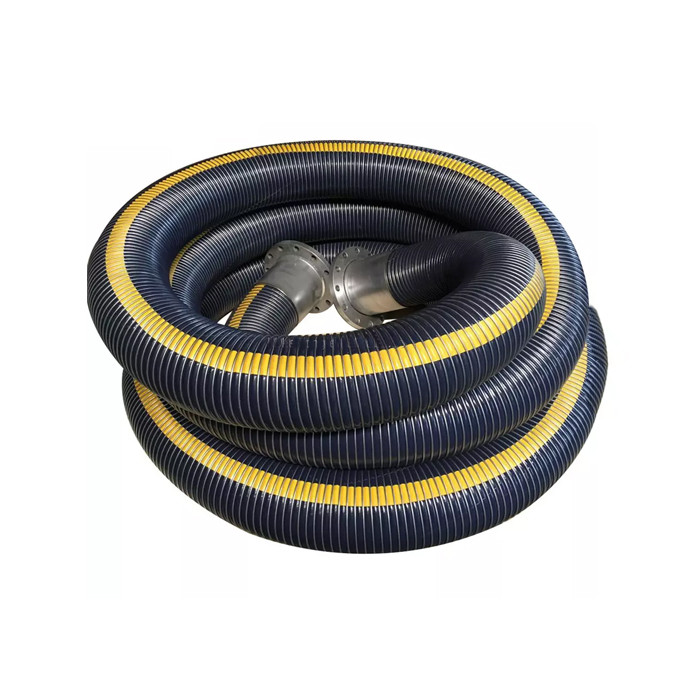

EN13766 Spesifikasyonları Yağ Transferi için STS Hortum Esnek Yüksek Basınç 21Bar
Tanım
Multi-LNG Beyaz Kompozit STS Hortumu, -164°C sıcaklıktaki LNG'nin Boşaltılacağı Gemiden Gemiye operasyonlar gibi zorlu koşullarda açık denizde kullanım için özel olarak tasarlanmıştır.Kompozit STS Hortum Yan Yana ve Tandem Boşaltma gibi farklı işlemlerde kullanılabilir.Bu hortumlar, yükleme kolları ve esnek boru hattı sistemleri gibi diğer transfer sistemleriyle birlikte Buhar dönüş hattı olarak da uygundur.
STS hortumları, EN 1474-II ve EN 12434'e göre DNV-GL, Bureau Veritas (BV) ve American Bureau of Shipping (ABS) gibi çeşitli klas kuruluşları tarafından sertifikalandırılmıştır. Bu hortumlar, EN 1474-III sertifikalı sistemlerde kullanıma hazırdır. Dünya çapında.TNO ve Shell ile genişletilmiş bir test programı ve uzun yıllara dayanan operasyonel deneyim, Multi-LNG Beyaz Kompozit STS Hortumlarının güvenilir olduğunu kanıtlamıştır.Bunun yanında Offshore LNG Gemiden Gemiye transfer operasyonları da dahil olmak üzere her türlü dinamik koşulda güvenle kullanılabilirler.
Özellikler
| Ürün adı |
EN13766 Spesifikasyonları Yağ Transferi için STS Hortum Esnek Yüksek Basınç 21Bar |
| Marka adı |
DockFender |
| Model numarası |
DF-ST10IN |
| Malzeme |
Üst Düzey PTFE |
| Standart |
EN13765/EN13766 |
| Güvenlik faktörü |
6:1 |
| İşleme Hizmeti |
kalıplama |
| Verim |
Yaşlanma direnci, ozon direnci, yağ direnci |
| Renk |
Herhangi bir renk tamam |
| Çizim Formatı |
Tasarıma göre üretimde mevcuttur |
| paket |
İç-Plastik Torba;Dış -Standart Paletler, tahta sandık veya talep olarak |
| kullanım |
Çok Amaçlı Terminaller, RoRo rampaları, Yolcu Gemisi Terminalleri, Barge |
| Hizmet |
ABD, Avrupa, Avustralya ve diğer ülkelere ihracatta uzun yıllara dayanan deneyime sahip profesyonel İhracat Satış Ekibi tarafından sağlanan sıcak ve hızlı yanıt hizmeti. |
| modeli |
Boyutlar |
Çalışma Basıncı |
Güvenlik faktörü |
Bükülme yarıçapı |
Ağırlık |
Uzunluk |
| kompozit |
[mm] |
[inç] |
[çubuk] |
[psi] |
[kilogram] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Not: Gereksinimlere göre çeşitli boyutlar özelleştirilebilir. |
Özellikler
1. EN13765 ve 13766 ile tamamen uyumludur.
2. Çok esnek ve küçük bükülme yarıçapı.
3. Kimyasal yağ direnci.
4. Paslanmaz çelik / HDG kaplin/flanş isteğe bağlı.
Uygulamalar
● Gemiden gemiye ve gemiden kıyıya
● LNG toplu transferi
● LNG yakıt ikmali
● Buhar dönüş hatları için de uygundur
● Petrol tankeri
Avantajlar
Hortum Grupları
Sıklıkla kullanılan tehlikeli taşıma nedeniyle, kompozit hortumun yalnızca uygun şekilde sabitlenmiş bağlantı parçalarıyla kullanılması önerilir.Kompozit hortumlar normalde tel çırpma yöntemiyle veya harici kıvrımla takılır.Tüm hortumlarda 6'ya 1 güvenlik faktörü vardır.
Test yapmak
Tüm hortum tertibatları, önerilen maksimum çalışma basıncının bir buçuk katına kadar hidrostatik olarak basınç testine tabi tutulmalı ve aşağıdakilere göre sürekliliği doğrulamak için elektriksel olarak test edilmelidir:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

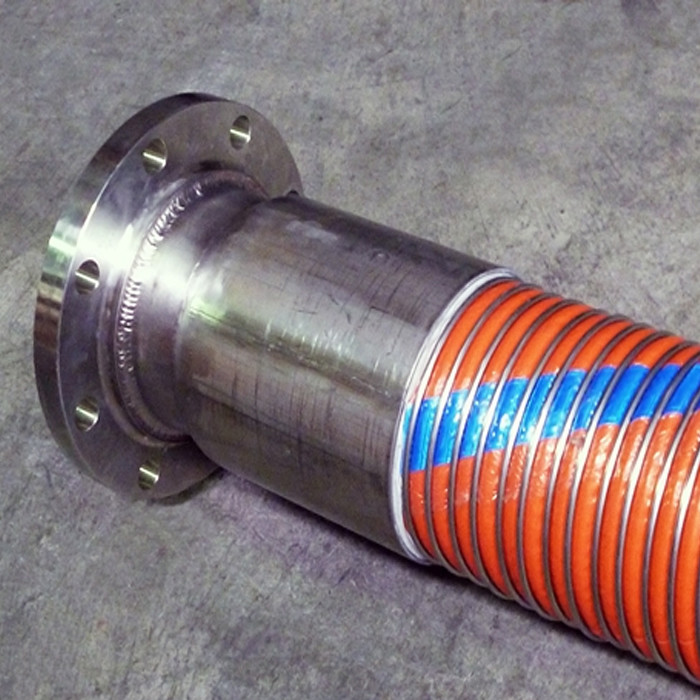

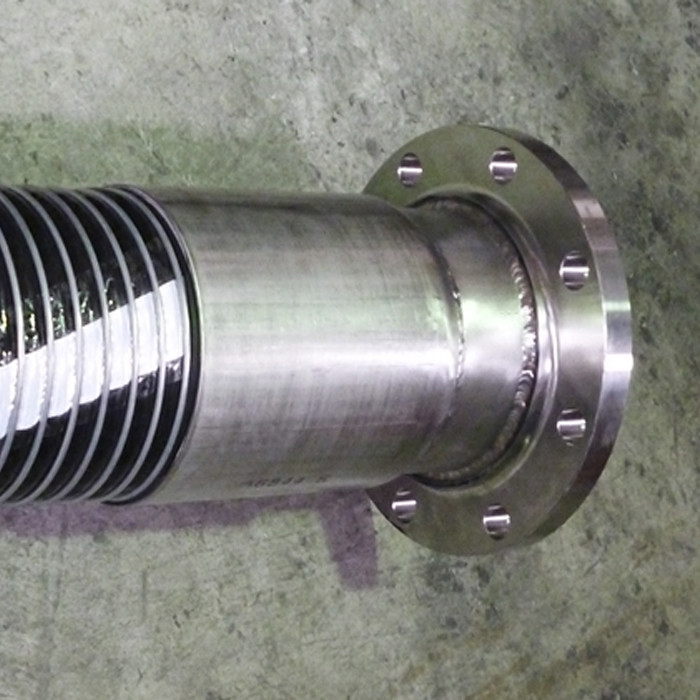

Bağlantı Parçaları
Kamloklar, Vidalı bağlantı parçaları, flanşlar vb. gibi çok çeşitli bağlantı parçaları temin edilebilir.
Malzeme bağlantı parçaları - Paslanmaz Çelik, Alüminyum, Özel.
