Esnek Kompozit STS Hortumu EN13766/13765 Teknoloji 15Bar Akaryakıt Transferi
Tanım

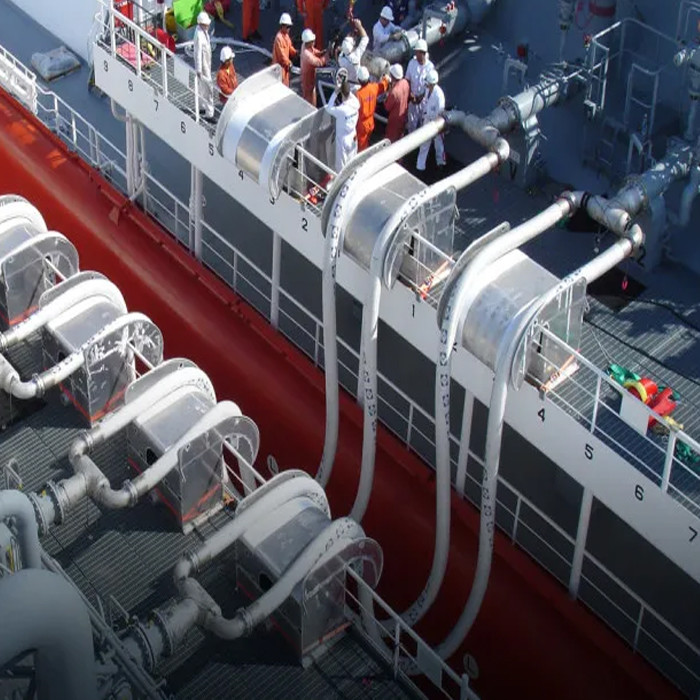

DockFender güvenli transfer sistemleri-Composite STS Hortum kullanılarak her yıl yüzlerce LNG ticari transferi güvenli ve verimli bir şekilde gerçekleştirilir.DockFender sistemlerinin bir LNG transfer sistemine entegre edilmesi, sistemin ve sızıntı alanındaki gemiler, hortumlar ve ekipman gibi diğer varlıkların korunmasına yardımcı olacaktır.Bu nedenle yakın bölgedeki personelin yaralanma riski en aza indirilir ve başkalarına ve çevreye bulaşma riski de büyük ölçüde azalır.
DockFender Hortum Sistemlerinin kanıtlanmış teknolojisinin bir LNG transfer sistemine devreye alınmasında gösterilen özen ve titizlik, sadece LNG Armatörü ve LNG Operatörünün itibarını değil, aynı zamanda bir bütün olarak LNG sektörünün itibarını korumaya yardımcı olur.
Özellikler
| Anavatan |
Çin |
| Marka adı |
DockFender |
| Model numarası |
DF-CH200 |
| Malzeme |
Yüksek Kaliteli PTFE |
| Renk |
Gereğince, gerektiği gibi |
| Başvuru |
Gemiden gemiye ve gemiden kıyıya
LNG toplu transferi
LNG yakıt ikmali
Buhar dönüş hatları için de uygundur
|
| İsim |
Esnek Kompozit STS Hortumu EN13766/13765 Teknoloji 15Bar Akaryakıt Transferi |
| Özellik |
Yağ Direnci |
| Örneklem |
Genellikle ücretsiz |
| Üretim yöntemi |
kalıplama |
| Sıcaklık |
~40-120 derece |
| Paketleme |
paletler |
| Kurşun zamanı |
7-14 gün |
| modeli |
Boyutlar |
Çalışma Basıncı |
Güvenlik faktörü |
Bükülme yarıçapı |
Ağırlık |
Uzunluk |
| kompozit |
[mm] |
[inç] |
[çubuk] |
[psi] |
[kilogram] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Not: Gereksinimlere göre çeşitli boyutlar özelleştirilebilir. |
Özellikler
1. Pozitif ve negatif basınca karşı iyi direnç.
2. Elektrostatik deşarj fonksiyonu.
3. Yüksek basınç, aşınma direnci taşıyabilir.
4. Yüksek sıcaklık dayanımı.
5. İyi yağ direncine ve kimyasal korozyon direncine sahiptir.
6. Kullanım yakınlığı güçlüdür, iyi hissettirir, yapışmaz, renklidir.
Uygulamalar
● Gemiden gemiye ve gemiden kıyıya
● LNG toplu transferi
● LNG yakıt ikmali
● Buhar dönüş hatları için de uygundur
● Petrol tankeri
Avantajlar
Hortum Grupları
Sıklıkla kullanılan tehlikeli taşıma nedeniyle, kompozit hortumun yalnızca uygun şekilde sabitlenmiş bağlantı parçalarıyla kullanılması önerilir.Kompozit hortumlar normalde tel çırpma yöntemiyle veya harici kıvrımla takılır.Tüm hortumlarda 6'ya 1 güvenlik faktörü vardır.
Test yapmak
Tüm hortum tertibatları, önerilen maksimum çalışma basıncının bir buçuk katına kadar hidrostatik olarak basınç testine tabi tutulmalı ve aşağıdakilere göre sürekliliği doğrulamak için elektriksel olarak test edilmelidir:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

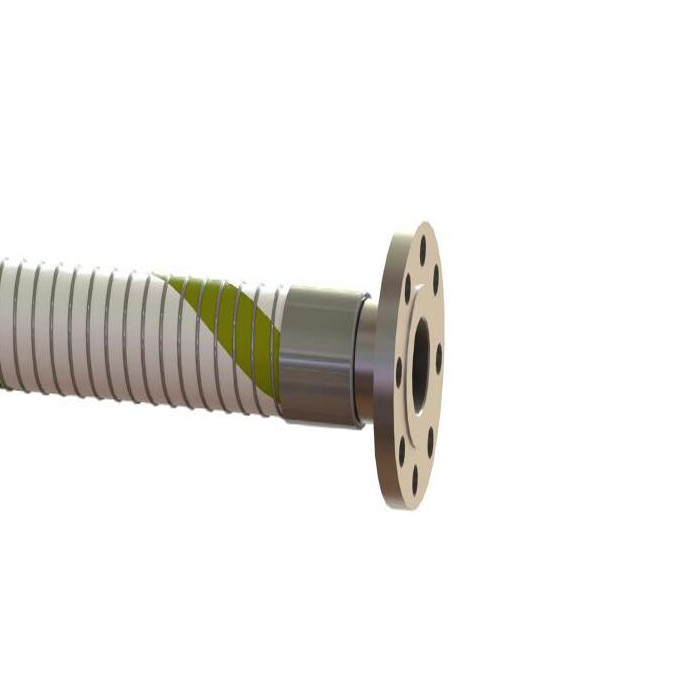

Bağlantı Parçaları
Kamloklar, Vidalı bağlantı parçaları, flanşlar vb. gibi çok çeşitli bağlantı parçaları temin edilebilir.
Malzeme bağlantı parçaları - Paslanmaz Çelik, Alüminyum, Özel.
