15Bar Kompozit STS Hortumu EN13766 Kılavuz 12" Çelik Tel Takviyeli Çevre Dostu Fuel Oil
Tanım
Transfer sistemleri, yüzen LNG için çok önemli bir etkinleştiricidir.LNG'yi denizden boşaltmak için çeşitli hava ve yüzer transfer sistemleri şu anda geliştirilmektedir.Bazıları yükleme kolu teknolojisine, diğerleri ise metal esnek boruya veya çok bileşenli STS hortumuna dayanmaktadır.
Çok bileşenli STS hortumu sarmal tellerden, polimerik malzemelerin ince sıvı geçirmez filmlerinden ve polimerik malzemeler gibi kumaş katmanlarından oluşur.Yüzer hortumlar için kompozit STS hortumu yalıtımla ve polimerik bir dış hortumla kaplanmıştır.Benzer kompozit hortumlar, petrol ve kimya endüstrisinde transfer için sıklıkla kullanılmaktadır.Bu nedenle, kompozit STS hortum teknolojisi yeni değildir.Bununla birlikte, güvenilirlik ve güvenlik gereksinimleri ve çalışma sırasındaki kriyojenik sıcaklık, LNG hortumunu kendi başına bir sınıf haline getirir.
Özellikler
| Öğe |
15Bar Kompozit STS Hortumu EN13766 Kılavuz 12" Çelik Tel Takviyeli Çevre Dostu Fuel Oil |
| Malzeme |
Üst Düzey PTFE |
| Boyut Mevcut |
Çap: 32-800mm;uzunluk≤40m |
| Çalışma Basıncı |
10-21Bar |
| Vakum |
0.9Bar |
| Renk |
Şeffaf, siyah, beyaz, herhangi bir pantone rengi mevcuttur |
| Başvuru |
Kamyonlarda veya sabit tortularda akaryakıt veya yağlayıcıların emilmesi ve boşaltılması |
| normlar |
EN13766 ve En13765 |
| Sıcaklık aralığı |
-30℃ ila +100℃ |
| Güvenlik faktörü |
6:1 |
|
Kimyasal direnç
|
Yakıt A: Bozulma yok |
| Yağ 3: Bozulma yok |
| Yağlama yağı: Bozulma yok |
| Kesme yağı: Bozulma yok |
| Seyreltik HCL: Bozulma yok |
| modeli |
Boyutlar |
Çalışma Basıncı |
Güvenlik faktörü |
Bükülme yarıçapı |
Ağırlık |
Uzunluk |
| kompozit |
[mm] |
[inç] |
[çubuk] |
[psi] |
[kilogram] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Not: Gereksinimlere göre çeşitli boyutlar özelleştirilebilir. |
Özellikler
1. Pozitif ve negatif basınca karşı iyi direnç.
2. Elektrostatik deşarj fonksiyonu.
3. Yüksek basınç, aşınma direnci taşıyabilir.
4. Yüksek sıcaklık dayanımı.
5. İyi yağ direncine ve kimyasal korozyon direncine sahiptir.
6. Kullanım yakınlığı güçlüdür, iyi hissettirir, yapışmaz, renklidir.
Uygulamalar

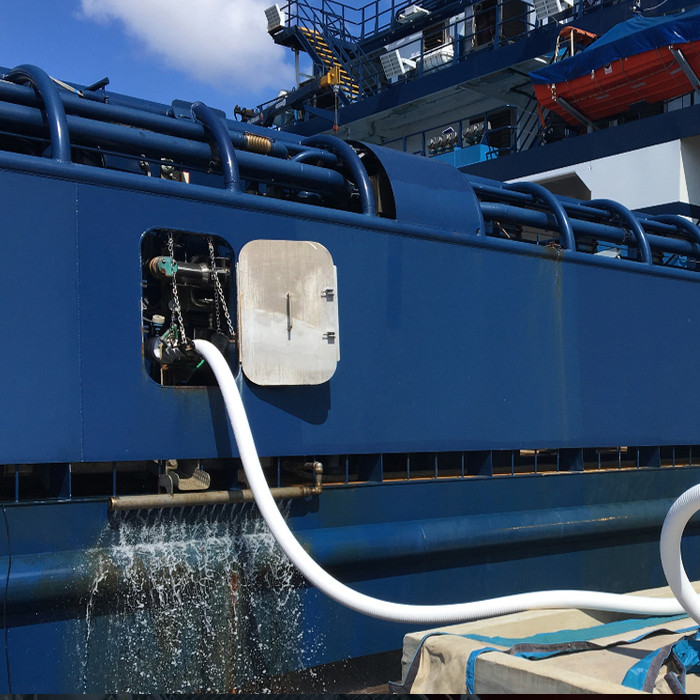

● Gemiden gemiye ve gemiden kıyıya
● LNG toplu transferi
● LNG yakıt ikmali
● Buhar dönüş hatları için de uygundur
● Petrol tankeri
Avantajlar

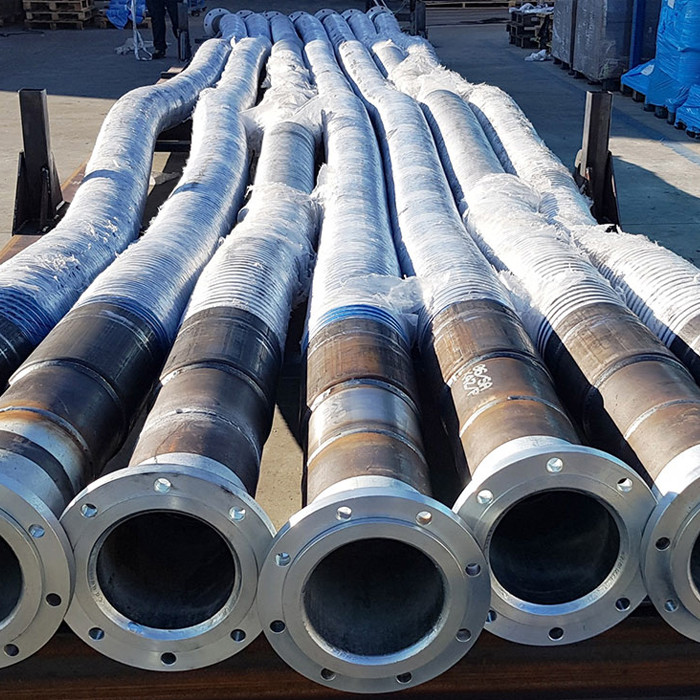

Hortum Grupları
Sıklıkla kullanılan tehlikeli taşıma nedeniyle, kompozit hortumun yalnızca uygun şekilde sabitlenmiş bağlantı parçalarıyla kullanılması önerilir.Kompozit hortumlar normalde tel çırpma yöntemiyle veya harici kıvrımla takılır.Tüm hortumlarda 6'ya 1 güvenlik faktörü vardır.
Test yapmak
Tüm hortum tertibatları, önerilen maksimum çalışma basıncının bir buçuk katına kadar hidrostatik olarak basınç testine tabi tutulmalı ve aşağıdakilere göre sürekliliği doğrulamak için elektriksel olarak test edilmelidir:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

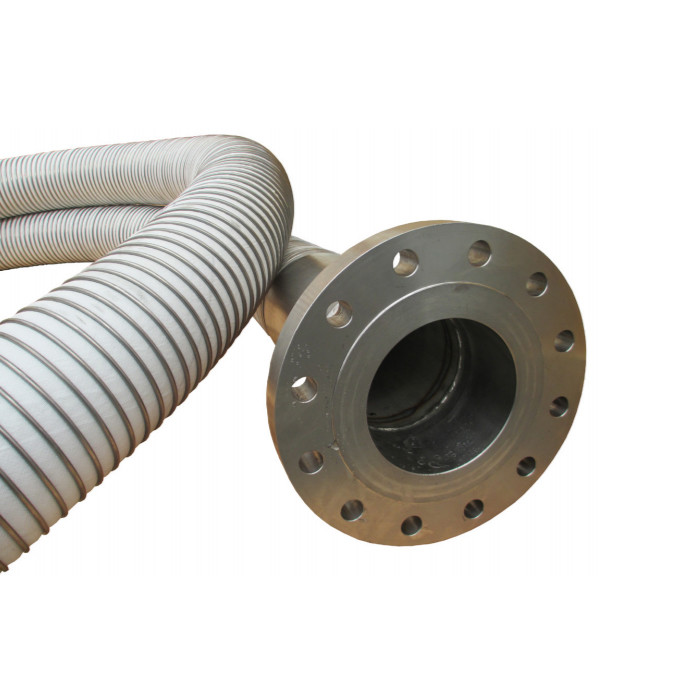

Bağlantı Parçaları
Kamloklar, Vidalı bağlantı parçaları, flanşlar vb. gibi çok çeşitli bağlantı parçaları temin edilebilir.
Malzeme bağlantı parçaları - Paslanmaz Çelik, Alüminyum, Özel.
