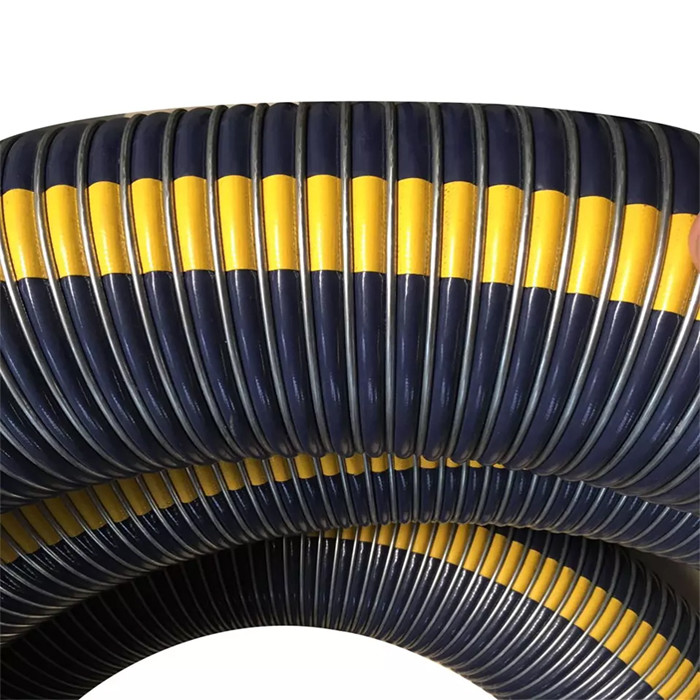

Yüksek Basınçlı STS Yağ Hortumu EN13766 Sertifikalı Esnek Kompozit Hortum Çelik Tel
Tanım
Güvenilir transfer sistemleri, yüzer LNG teknolojisinin geliştirilmesinde kilit bir unsurdur.Çoklu kompozit STS Hortumu, güvenilir ve uygun maliyetli bir çözüm olduğunu kanıtlayabilir.Hollanda sözleşmeli araştırma kuruluşu TNO, Gutteling BV'nin Gemiden Gemiye (STS) LNG transferleri için çoklu kompozit hortumu üzerinde kapsamlı bir test programı yürütmüştür.Hortumun EN1474-bölüm 2'ye göre kalifikasyonu ile sonuçlanmıştır.
Kompozit STS Hortum, uluslararası kabul görmüş bu yeni standarda göre kalifiye edilen ilk üründür.Test programı Gutteling BV, EXMAR ve DNV ile yakın işbirliği içinde gerçekleştirildi.Ortam ve kriyojenik çalışma koşullarında mekanik ve akış davranışına odaklandı.EN1474 gerekliliklerini aşan, çok seviyeli bir test programı gerçekleştirilir, daha fazla numune test edilir ve daha fazla aşırı yük kombinasyonu uygulanır.Amaç, EN1474-bölüm 3'e göre transfer sistemi kalifikasyonunu sağlayan bir veri seti sağlamaktı.
Özellikler
| Malzeme |
PTFE, Galvanizli Çelik Tel, PVC Kaplı Polyester Kumaş |
| Ürün adı |
Yüksek Basınçlı STS Yağ Hortumu EN13766 Sertifikalı Esnek Kompozit Hortum Çelik Tel |
| Boyut |
DF-CH80 |
| İç Tel |
Paslanmaz Çelik 316 |
| Zar |
poliamid |
| karkas |
Poliamid kumaşlar, Polyester filmler |
| Dış Tel |
Paslanmaz Çelik 316 |
| Çalışma Basıncı |
10 bar ila 21 bar |
| Maksimum uzunluk |
40 metre |
| Örneklem |
Mevcut |
| Teslimat süresi |
Normalde 3-5 gün |
| modeli |
Boyutlar |
Çalışma Basıncı |
Güvenlik faktörü |
Bükülme yarıçapı |
Ağırlık |
Uzunluk |
| kompozit |
[mm] |
[inç] |
[çubuk] |
[psi] |
[kilogram] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Not: Gereksinimlere göre çeşitli boyutlar özelleştirilebilir. |
Özellikler
1. EN13765 ve 13766 ile tamamen uyumludur.
2. Çok esnek ve küçük bükülme yarıçapı.
3. Kimyasal yağ direnci.
4. Paslanmaz çelik / HDG kaplin/flanş isteğe bağlı.
Uygulamalar
● Gemiden gemiye ve gemiden kıyıya
● LNG toplu transferi
● LNG yakıt ikmali
● Buhar dönüş hatları için de uygundur
● Petrol tankeri
Avantajlar
Hortum Grupları
Sıklıkla kullanılan tehlikeli taşıma nedeniyle, kompozit hortumun yalnızca uygun şekilde sabitlenmiş bağlantı parçalarıyla kullanılması önerilir.Kompozit hortumlar normalde tel çırpma yöntemiyle veya harici kıvrımla takılır.Tüm hortumlarda 6'ya 1 güvenlik faktörü vardır.
Test yapmak
Tüm hortum tertibatları, önerilen maksimum çalışma basıncının bir buçuk katına kadar hidrostatik olarak basınç testine tabi tutulmalı ve aşağıdakilere göre sürekliliği doğrulamak için elektriksel olarak test edilmelidir:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

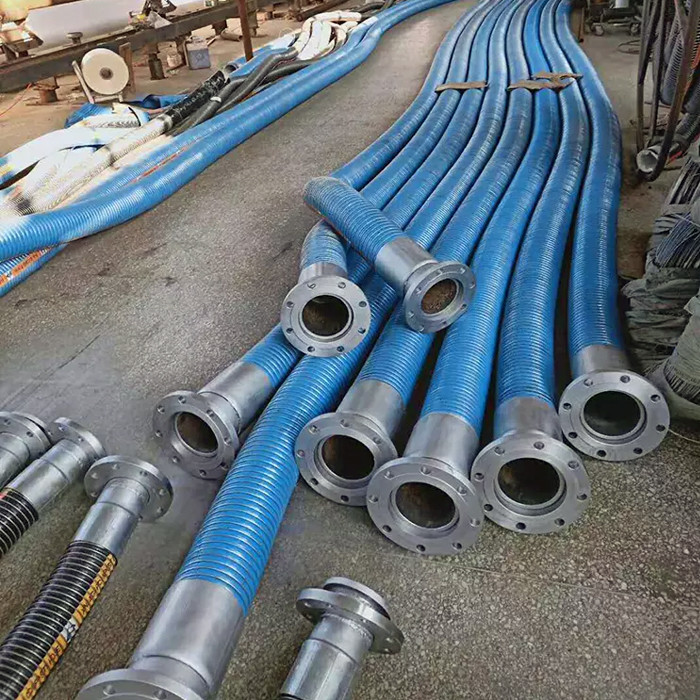

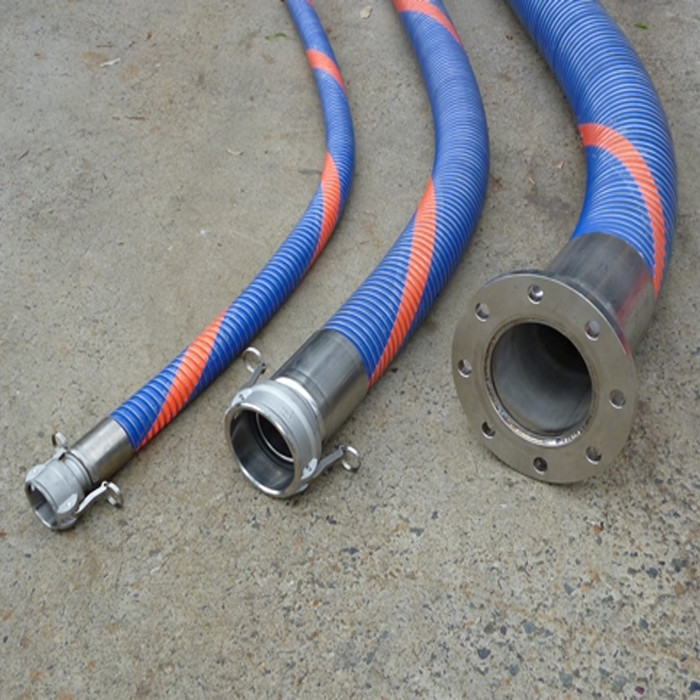

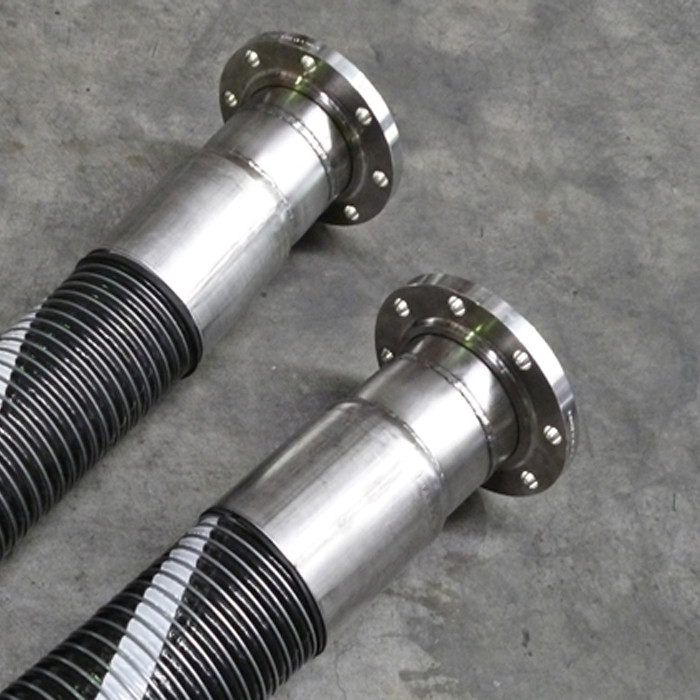

Bağlantı Parçaları
Kamloklar, Vidalı bağlantı parçaları, flanşlar vb. gibi çok çeşitli bağlantı parçaları temin edilebilir.
Malzeme bağlantı parçaları - Paslanmaz Çelik, Alüminyum, Özel.
