Ağır Hizmet Yağa dayanıklı Nbr Yakıt Hortumu OCIMF2009 EN1765 Standardı

NBR STS Yağ Hortumu OCIMF2009 Teknoloji Ağır Hizmet 12" Gemiden Gemiye Operasyonlar

Tanım

Gemiden Gemiye (STS) transferler sırasında yan yana konfigürasyonda kullanılan STS Hortum dizileri, iki gemi arasında kritik bir bağlantıdır.Tekrar tekrar kaldırma, bükme ve katlanmaya ve denizde gemi hareketlerinin dinamik kuvvetlerine maruz kalırlar.Bunların tümü hortum içinde yüklere ve gerilimlere neden olabilir.Daha fazla güvenilirlik ve daha uzun ömür sağlamak için, STS hortumu uygun aralıklarla doğru şekilde taşınmalı, saklanmalı, bakımı yapılmalı, incelenmeli ve test edilmelidir.

İnşaat

İç Tüp: Yağa dayanıklı NBR ve sentetik kauçuk iç tüp.Akışkan ve çalışma koşullarına uzun süreli dayanıklı olması için kimyasal ve fiziksel özelliklere sahip iç kauçuk bileşiği tabakası.

Takviye: Paslanmaz çelik sarmal ile yüksek gerilimli tekstilden yapılmış örgülü veya spiral takviye.Spiral çok yüksek gerilimli çelik tel, yüksek basınç taşır ancak hortumun esnekliğine izin verir.

Dış Kapak: Yağa ve hava koşullarına dayanıklı sentetik kauçuk dış kılıf.Takviyeyi ortam koşullarına ve mekanik hasara karşı korumak için kimyasal ve fiziksel özelliklere sahip dış kauçuk bileşiği tabakası.

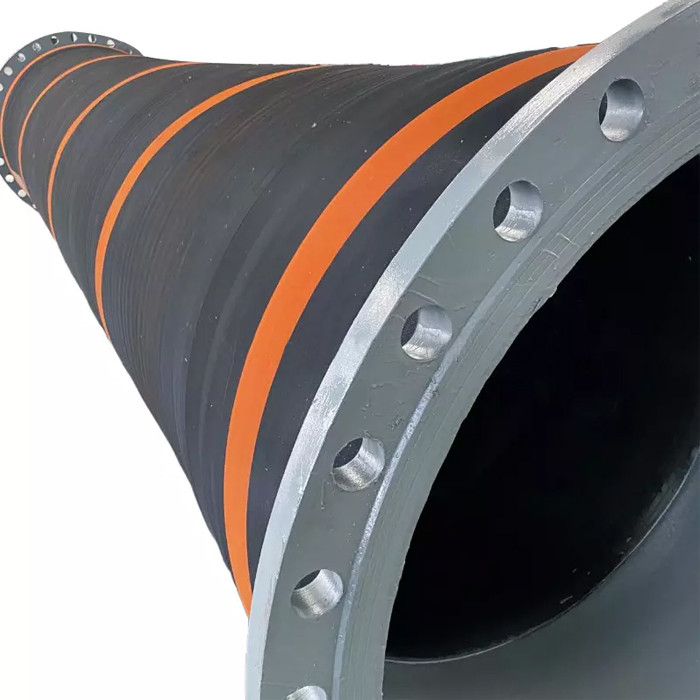

Flanş: ANSI150 ÇİNKO KAPLAMALI flanş bağlantısı, yüksek basınçlı hortumları tipik olarak hortum tertibatlarının büyük basınç yüklemelerine maruz kaldığı pompalara, motorlara ve silindirlere bağlamak için dünya çapında kullanılmaktadır.Güvenli sıvı kullanımı için ANSI B16.5 Sınıf 150 Flanş.Minimum operatör müdahalesi ile güvenli ve kolay olacak şekilde tasarlanmıştır.

Özellikler

Özellikler

1. Yüksek geri tepme esnekliği.

2. Özel yapım montajlar.

3. Yerleşik kaplinler.

4. Kalıcı markalaşma.

Uygulamalar

● Gemiden gemiye ve gemiden kıyıya
● LNG toplu transferi
● LNG yakıt ikmali
● Buhar dönüş hatları için de uygundur

Avantajlar

Zar

Maksimum aromatik içeriği %50 olan ham petrol ve diğer sıvı petrol bazlı ürünleri taşımak için siyah nitril kauçuk.Sıcaklık aralığı –20°C ila +80°C (-4°F ila 176°F).

Kaplin sistemi

Galvanizli ASTM A105 ANSI B16.5 150 lb yükseltilmiş yüzü geçmeli kaynaklı veya kaynaklı boyunlu flanşlara sahip yerleşik vulkanize karbon çelik nipeller.Diğer sondajlar mevcuttur.

Güçlendirme

Basınç ve yorulma direnci ve geri tepme direnci veren çok katlı yüksek mukavemetli sentetik lastik kordu;çalışma sırasında oluşabilecek geçici bükülme sonrasında hortumun dairesel kesitini ve performans özelliklerini geri almasının sağlanması.Elektriksel olarak sürekli veya süreksiz olarak mevcuttur.

Kalite güvencesi

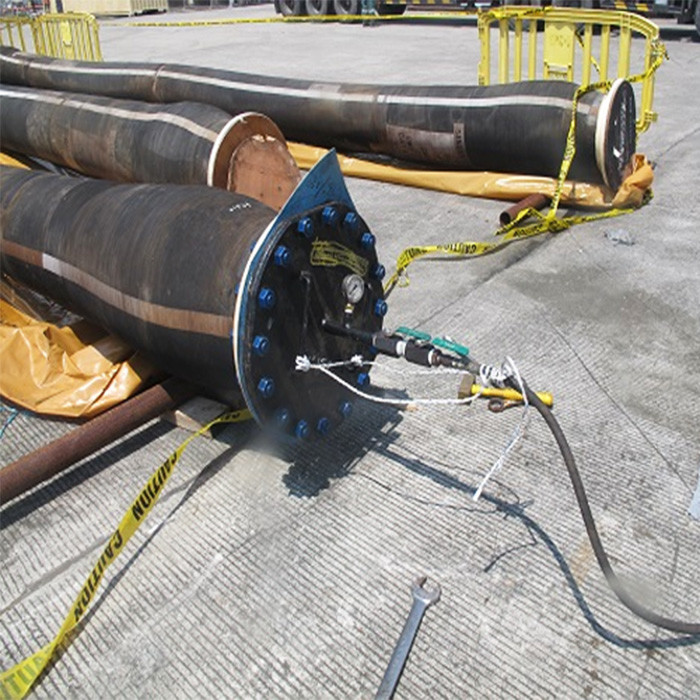

A486 yağ hortumları, BSEN 1765:2004 tip L15 ve OCIMF STS Transfer Kılavuzuna uygun olarak tasarlanmıştır.Yayınlanan test ve malzeme sertifikaları ile 1,5 x çalışma basıncına kadar test edilmiştir.
